74HC595简介：
详细资料：http://web32558.web-60.com/Article.asp?id=40

74HC595同数据相关的引脚可以分为三类：
DS：串行数据输入，接单片机的某个数字I/O引脚。
Q0~Q7：8位并行数据输出，可以直接控制8个LED，或者是七段数码管的8个引脚。
Q7′：级联输出端，与下一个74HC595的DS相连，实现多个芯片之间的级联。

74HC595同控制相关的引脚一共有四个：
SH_CP：移位寄存器的时钟输入。上升沿时移位寄存器中的数据依次移动一位，
即Q0中的数据移到Q1中，Q1中的数据移到Q2中，依次类推；下降沿时移位寄存
器中的数据保持不变。

ST_CP：存储寄存器的时钟输入。上升沿时移位寄存器中的数据进入存储寄存器，
下降沿时存储寄存器中的数据保持不变。应用时通常将ST_CP置为低点平，移位
结束后再在ST_CP端产生一个正脉冲更新显示数据。

MR：重置（RESET），低电平时将移位寄存器中的数据清零，应用时通常将它直
接连高电平（VCC）。

OE：输出允许，高电平时禁止输出（高阻态）。引脚不紧张的情况下可以用
单片机的一个引脚来控制它，这样可以很方便地产生闪烁和熄灭的效果。实际
应用时可以将它直接连低电平（GND）。
对于一个最简单的74HC595应用来讲，可以用单片机的三个数字I/O端口分别控
制DS、SH_CP和ST_CP，然后将MR和OE分别接VCC和地。

3461AH 共阴数码管 简介：
管脚排序是将显示数字面对你，即正面观察数码管，左下为第一针，
逆时针方向，右下为第六针，右上为第七针，左上为第十二针。
其中12-9-8-6公共脚，A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3。

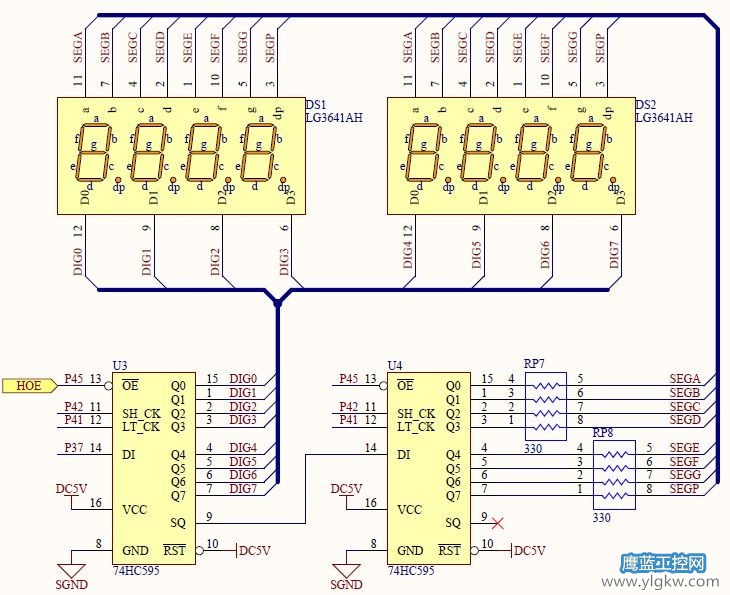

电路原理图：


程序：

/************************************************
* 文件描述     : 74HC595简单操作
* 程序文件     : main.c
* 版    本     : 1.0
* 作    者     : yongheng0852
* 日    期     : 2014.04.03
* 芯    片     : IAP15F2K61S2
* 时    钟  ：内部11.0592MHz
* 开发环境  ：Keil uVision4
* 备    注  : 阅读文档的帮助文件
************************************************/
#include<stc15f2k60s2.h>
#define uchar unsigned char
#define uint unsigned int
sbit OE_595  = P4^5;         //74HC595的13脚，使能信号，低电平（允许）有效
sbit SH_CP_595  = P4^2;         //74HC595的11脚，移位寄存器的时钟输入。上升沿时移位寄存器中的数据依次移动一位
sbit ST_CP_595  = P4^1;         //74HC595的12脚，锁存寄存器的时钟输入。上升沿时移位寄存器中的数据进入存储寄存器
sbit DI_595  = P3^7;         //74HC595的14脚，数据端口，第一个芯片DS为14脚，第二个芯片的DS接第一个芯片的9脚（Q7"）
uint led_qw,led_bw,led_sw,led_w,led_q,led_b,led_s,led_g;  //定义数码管数据分配位
unsigned long sum_595;          //定义数码管需要显示数据的全局变量
unsigned char code numtab[16]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};
                 //定义数码管所需显示0到F的数据，数码管位共阴极

void delay1ms(uint k)           //延时子函数
{
uint a,b;
for(a=k;a>0;a--)
for(b=0;b<100;b++);
}
void LED_595(uchar wei_595,duan_595)       //数据写入函数子函数
{
uchar i,w,d;            //定义局部变量，用于保存程序的形参
w=~wei_595;            //单独一个数码管  ，因为数码管是共阴极，所以位码是低电平有效，将位码取反保存于局部变量W中。
d=duan_595;            //数码管的一段,保存形参中的段码
OE_595=0;            //芯片使能，使之显示数据
ST_CP_595=0;           //锁存寄存器的时钟输入拉低（高电平有效）
/*************************************************************************************************************
开发板使用两片74HC595芯片来驱动8位数码管，第一个芯片用于
驱动位码，第二个芯片用于驱动段码，在程序写入数据的时候，
必须先写入8位段码，再写入8位位码。此程序使用for循环写入
数据，一次写入8位，分两次写入，由于芯片的处理时间为ns时
间，单片机是us时间，故不需要延时
**************************************************************************************************************/
for(i=0;i<8;i++)            //段码写入
  {
   SH_CP_595=0;         //将移位寄存器时钟拉低（高电平有效）
   d=d<<1;           //将段码数据左移一位，使最高位移动到溢出标志位CY
   DI_595=CY;          //将CY,赋值给DS，数据位
   SH_CP_595=1;         //拉高移位寄存器的始终，使数据写入芯片
  };

for(i=0;i<8;i++)          //位码写入
  {
   SH_CP_595=0;         //将移位寄存器时钟拉低（高电平有效）
   w=w<<1;           //将位码数据左移一位，使最高位移动到溢出标志位CY
   DI_595=CY;          //将CY,赋值给DI，数据位
   SH_CP_595=1;         //拉高移位寄存器的始终，使数据写入芯片

  };
ST_CP_595=1;            //锁存寄存器的时钟输入拉低（高电平有效）
}
/*************************************************************************************************************
数码管数据分配，计算各个数码管需要显示的位数， /除法运算（或者求模），%求余运算
例如123：
(百位是1  则：123/100得到商为1)，        123/100=1;
(十位是2  则：123%100得到余数23，再将23/10得到商为2)，  123%100/10=2;
(个位是3  则：123%100得到余数23，再将23%10得到余数为3)，  123%100%10=3;
**************************************************************************************************************/
void led_displsy(unsigned long led_data)          //数码管显示函数
{
unsigned long led_sum;            //定义分离变量
led_sum=led_data;
led_qw=led_sum/10000000;           //千万//led_qw,led_bw,led_sw,led_w,led_q,led_b,led_s,led_g;
led_bw=led_sum%10000000/1000000;         //百万
led_sw=led_sum%10000000%1000000/100000;        //十万
led_w =led_sum%10000000%1000000%100000/10000;      //万
led_q =led_sum%10000000%1000000%100000%10000/1000;     //千
led_b =led_sum%10000000%1000000%100000%10000%1000/100;    //百
led_s =led_sum%10000000%1000000%100000%10000%1000%100/10;   //十
led_g =led_sum%10000000%1000000%100000%10000%1000%100%10;   //个
    LED_595(0x1,numtab[led_qw]);          //调用写入函数
delay1ms(10);
LED_595(0x2,numtab[led_bw]);
delay1ms(10);
LED_595(0x4,numtab[led_sw]);
delay1ms(10);
LED_595(0x8,numtab[led_w]);
delay1ms(10);
LED_595(0x10,numtab[led_q]);
delay1ms(10);
LED_595(0x20,numtab[led_b]);
delay1ms(10);
LED_595(0x40,numtab[led_s]);
delay1ms(10);
LED_595(0x80,numtab[led_g]);
delay1ms(10);

}
void main(void)
{
   while(1)
   {
      sum_595++;
   if(sum_595==99999999)sum_595=0;        //当变量值超过数码管能显示的值时，使分离数据等于0；
   led_displsy(sum_595);            //调用数码管显示函数
   }
}
