大家好，今天在学习，怎么创建多状态元件的时候，做的一个实验，分享给大家

由于威纶通官网提供的触摸屏图库太过单一，有的时候我们需要自己制作。下面介绍有4个状态的元件制作过程！

由于也刚学宏指令，高手勿喷。有问题的话，大家在群里交流（302593023）

①：准备好要创建多状态元件的图片

状态0状态1状态2状态3

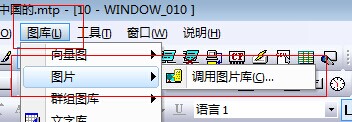

②在EB8000软件下，打开图库→图片→调用图片库

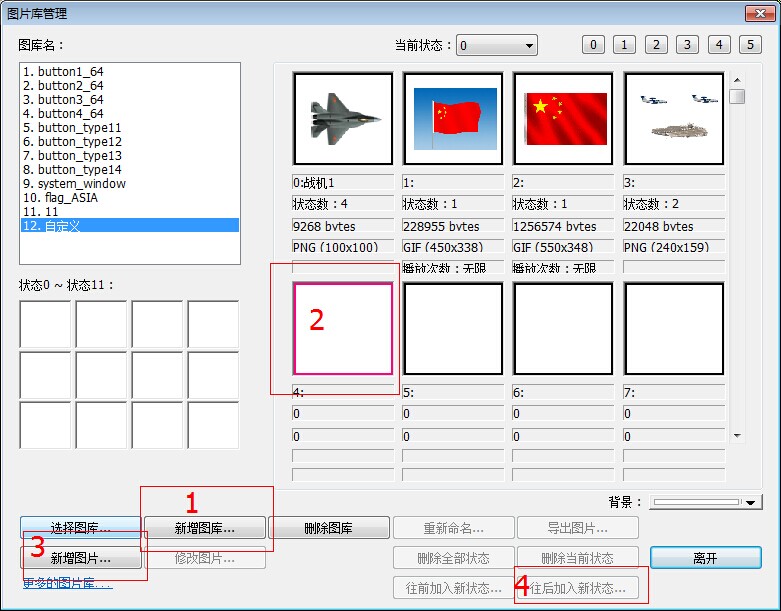

③下图是已打开的图片库管理（图片A)

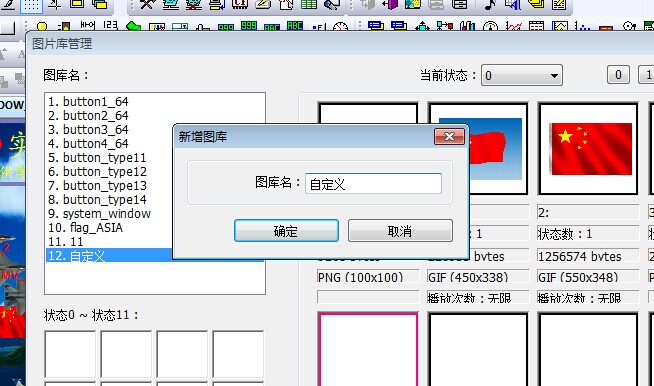

④点击图片A—1的新增图库，输入图库名为自定义（可根据实际使用输入）

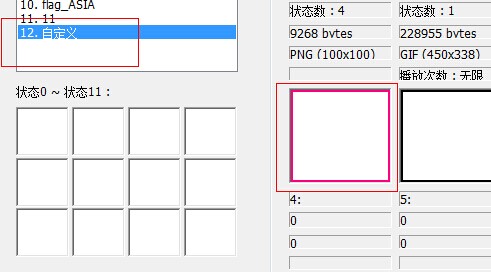

⑤点击刚才新建的图库《自定义》点击右边的红色框框位置的空元件状态图

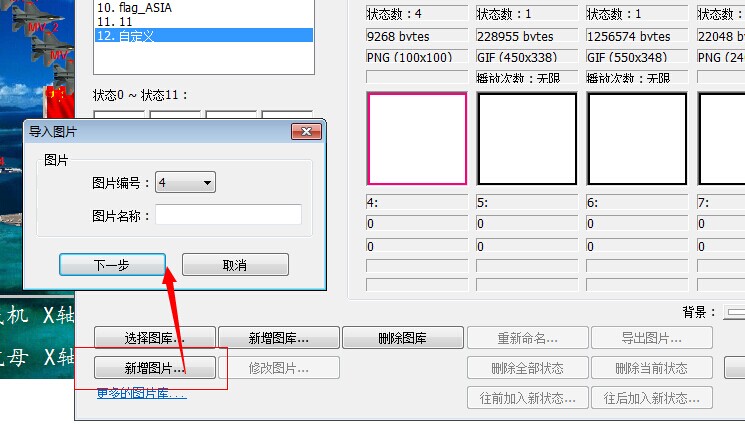

⑥点击新增图片

⑦输入图片名称后点击下一步，自动弹出图片状态文件添加。点击  浏览  选择需要添加的图片

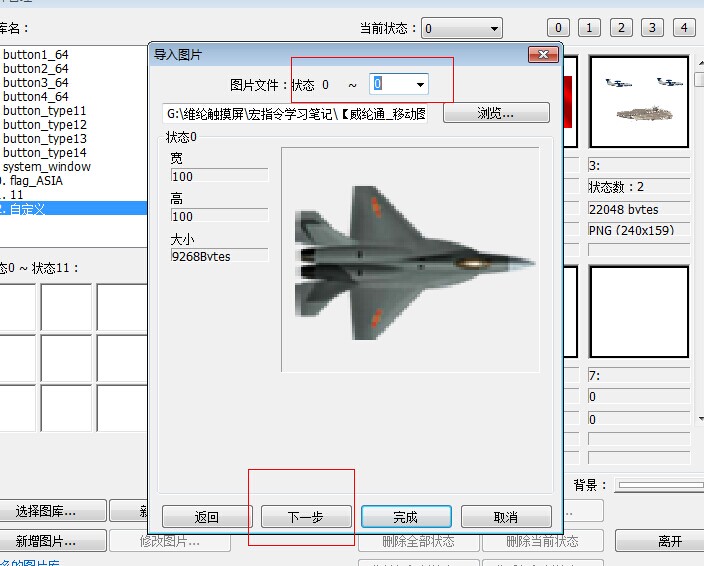

状态0添加图片

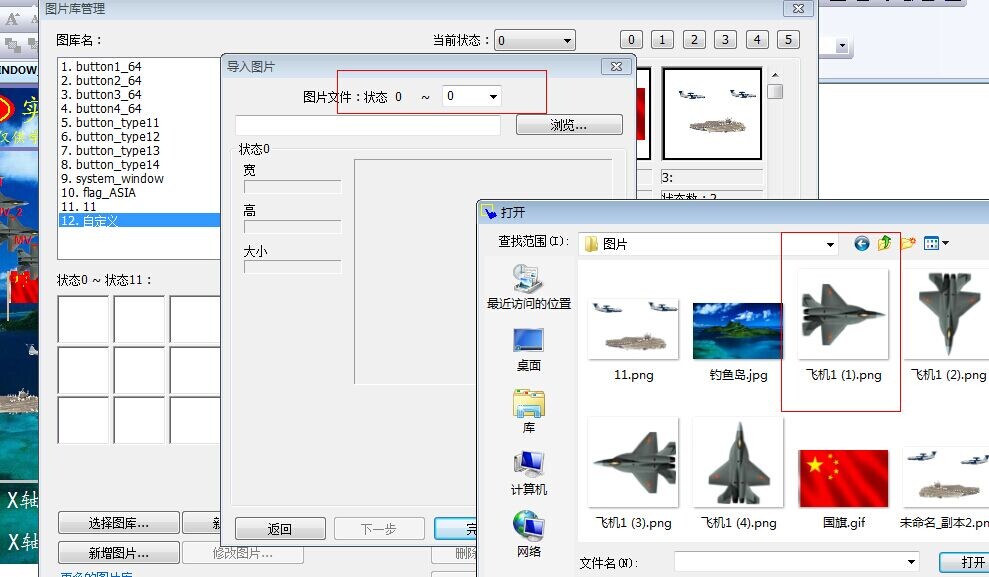

状态0选择图片

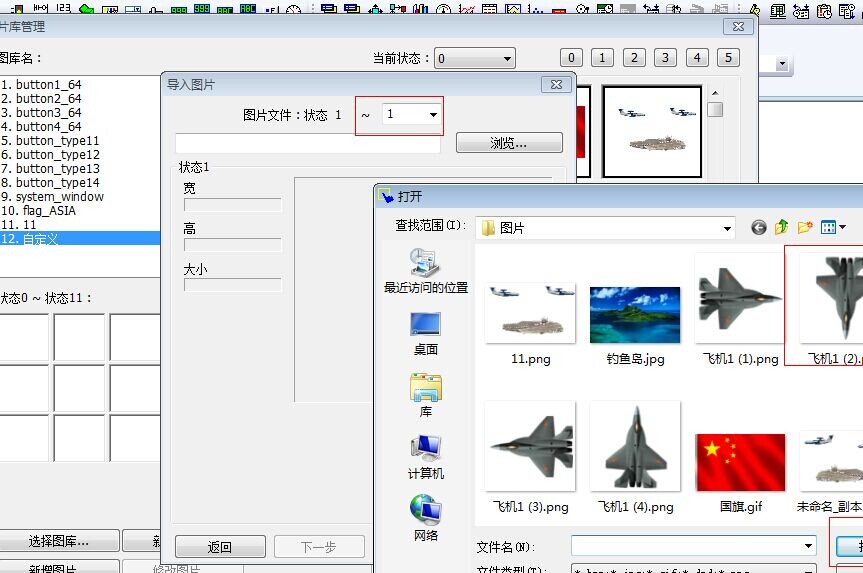

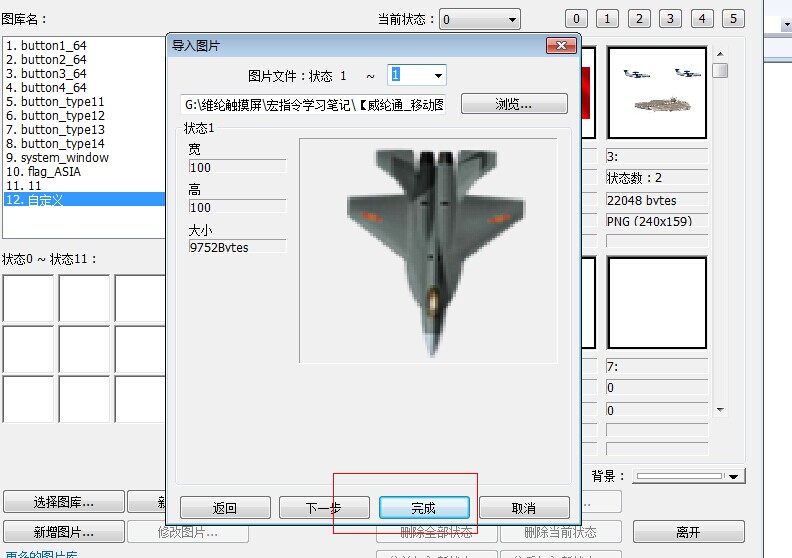

状态1选择图片

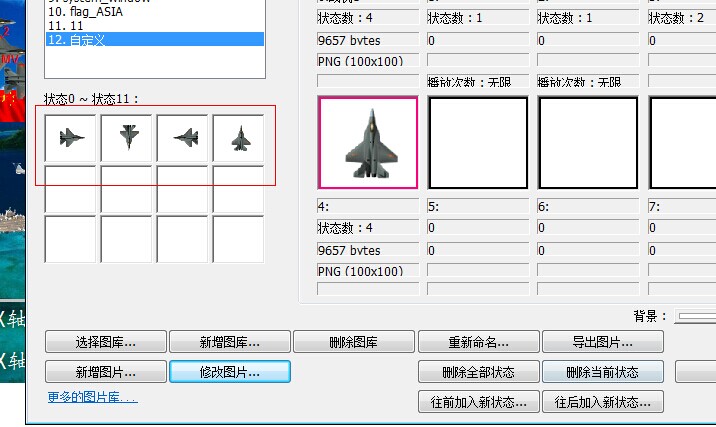

⑧根据上述方法制作好4个状态的元件图

下面是自己制作的一个动画，使用威纶通触摸屏软件做的，也是第一次做，动作控制使用宏指令写的，以下是视频，原码在qq群共享提供，大家多多交流！

威纶通触摸屏版——钓鱼岛是中国的

下面是战机的宏指令：

short xy[2]
short zt
sub Get_data() //读取数据
GetData(zt, "Local HMI", LW, 10, 1)   //状态0-3
GetData(xy[0], "Local HMI", LW, 11, 1)  //X
GetData(xy[1], "Local HMI", LW, 12, 1)  //Y
end sub
sub Set_data() //写入数据
SetData(zt, "Local HMI", LW, 10, 1)   //状态0-3
SetData(xy[0], "Local HMI", LW, 11, 1)  //X
SetData(xy[1], "Local HMI", LW, 12, 1)  //Y
end sub

macro_command main()
Get_data()  //获取储器数据
xy[0]=0
xy[1]=0
for xy[0]=xy[0] to 620 step 5  //第一步  从1移动到2
DELAY(2)
zt =0
xy[1]=0
Set_data()
next

for xy[1]=xy[1] to 100 step 5  //第一步  从1移动到2
DELAY(2)
zt =1
Set_data()
next

for xy[0]=xy[0] down 1 step 5  //第一步  从1移动到2
DELAY(2)
zt =2
Set_data()
next

for xy[1]=xy[1] down 1 step 5  //第一步  从1移动到2
DELAY(2)
zt =3
Set_data()
next
zt =0
Set_data()

end macro_command

航母的宏指令：

short xy[2]
short zt

sub Set_data()
SetData(zt, "Local HMI", LW, 20, 1)  //X
SetData(xy[0], "Local HMI", LW, 21, 1)  //X
SetData(xy[1], "Local HMI", LW, 22, 1)  //Y
end sub

macro_command main()

xy[0]= 0
xy[1]= 0
for xy[0]=xy[0] to 620 step 5  //第一步  从1移动到2
DELAY(200)
zt =0
xy[1]=0
Set_data()
next

for xy[0]=xy[0] down 1 step 5  //第一步  从1移动到2
DELAY(200)
zt =1
xy[1]=40
Set_data()
next

end macro_command
