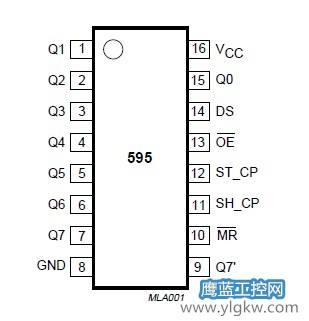

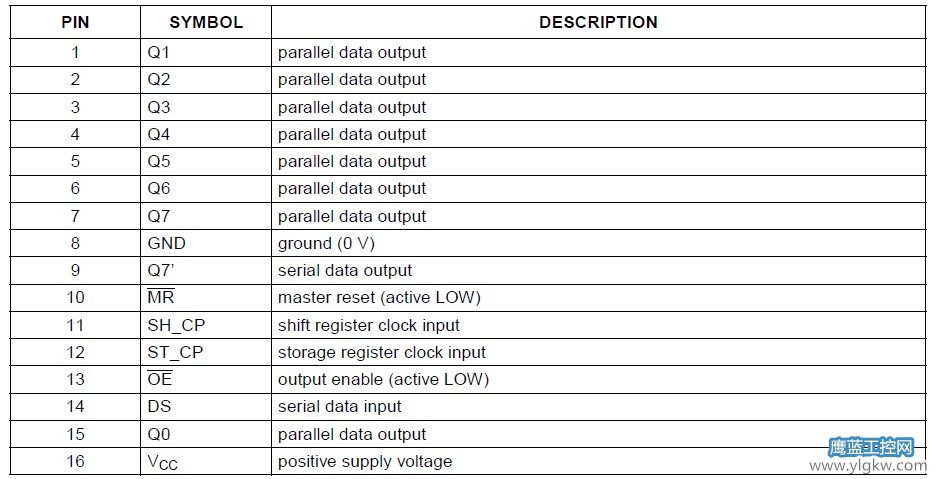

74HC595同数据相关的引脚可以分为三类：
DS：串行数据输入，接单片机的某个数字I/O引脚。
Q0~Q7：8位并行数据输出，可以直接控制8个LED，或者是七段数码管的8个引脚。
Q7′：级联输出端，与下一个74HC595的DS相连，实现多个芯片之间的级联。

74HC595同控制相关的引脚一共有四个：
SH_CP：移位寄存器的时钟输入。上升沿时移位寄存器中的数据依次移动一位，即Q0中的数据移到Q1中，Q1中的数据移到Q2中，
依次类推；下降沿时移位寄存器中的数据保持不变。
ST_CP：存储寄存器的时钟输入。上升沿时移位寄存器中的数据进入存储寄存器，下降沿时存储寄存器中的数据保持不变。应用时
通常将ST_CP置为低点平，移位结束后再在ST_CP端产生一个正脉冲更新显示数据。
MR：重置（RESET），低电平时将移位寄存器中的数据清零，应用时通常将它直接连高电平（VCC）。
OE：输出允许，高电平时禁止输出（高阻态）。引脚不紧张的情况下可以用单片机的一个引脚来控制它，这样可以很方便地产生闪
烁和熄灭的效果。实际应用时可以将它直接连低电平（GND）。
对于一个最简单的74HC595应用来讲，可以用单片机的三个数字I/O端口分别控制DS、SH_CP和ST_CP，然后将MR和OE分别接VCC和地。
单片机与74LS595(8位输出锁存移位寄存器)的使用方法
74LS595的数据端：
QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
QH': 级联输出端。我将它接下一个595的SI端。
SI: 串行数据输入端。
74LS595的控制端说明：
/SCLR(10脚): 低点平时将移位寄存器的数据清零。通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。（脉冲宽度：5V时，大于几十
纳秒就行了。我通常都选微秒级）
RCK(12脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，
在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。
/G(13脚): 高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端
移位控制要省时省力。
注:
1)74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也
小一些。
2)74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有
闪烁感。
3)595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，在正常使用时SCLR为高电平， G为低电平。从SER每输入一位数据，串
行输595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，如下面的真值表，在正常使用时SCLR为高电平， G为低电平。从SER
每输入一位数据，串行输入时钟SCK上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出
端。入时钟SCK上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出端。
    其实,看了这么多595的资料,觉得没什么难的,关键是看懂其时序图,说到底,就是下面三步(引用):
   第一步：目的：将要准备输入的位数据移入74HC595数据输入端上。
           方法：送位数据到 P1.0。
   第二步：目的：将位数据逐位移入74HC595，即数据串入
           方法：P1.2产生一上升沿，将P1.0上的数据移入74HC595中.从低到高。
   第三步：目的：并行输出数据。即数据并出
           方法：P1.1产生一上升沿，将由P1.0上已移入数据寄存器中的数据
                 送入到输出锁存器。
    说明： 从上可分析：从P1.2产生一上升沿（移入数据）和P1.1产生一上升沿
          （输出数据）是二个独立过程，实际应用时互不干扰。即可输出数据的
           同时移入数据。
